아두이노 손소독제 자동분사기 KIT

Portfolio Description

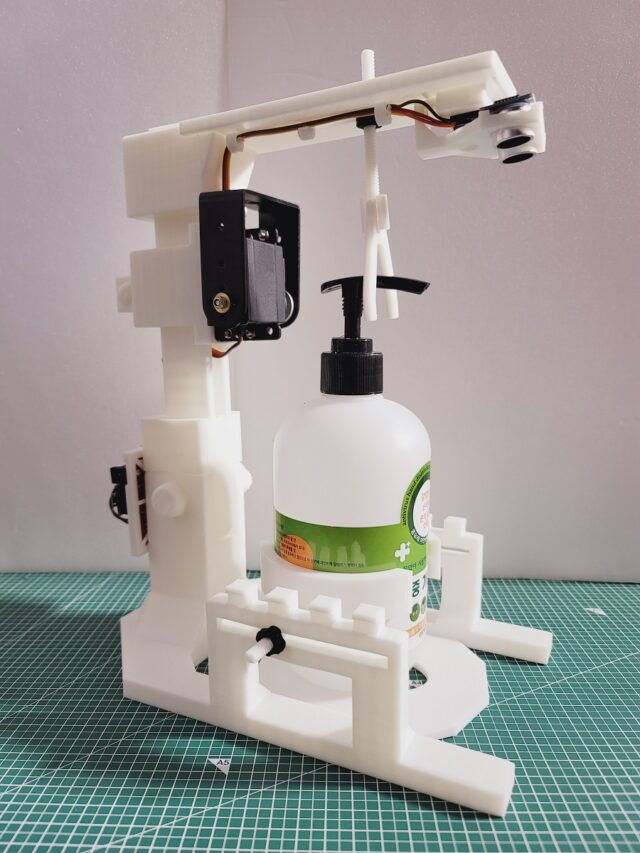

아두이노 나노, 적외선센서와 서보모터를 이용하여 제작한 자동 소독액 분사기(물비누 사용가능…) DIY KIT 입니다.

코로나 바이러스 예방용, 알콜 소독액 분사기로 활용 할수 있습니다.

-.디자인, 조립을 최대한 간편하게 할수 있도록 제작된 3D 프린터 출력 키트 입니다.



모델 제작은 PLA소재를 사용하여 3D프린터로 출력하였습니다.

모델1:아두이노 손소독액 자동분사기 .

모델2:아두이노 손소독액 자동분사기(체온측정) .

-크기: L23xW14xH43cm

-.아두이노나노

-.MG995또는MG996 서보모터+ 브라켓 Set

-.피에조부저

-.Hc SR-04 적외선센서

-.캐퍼시터

-.미니 브레드보드(5×5)

-.점퍼

-.케이블타이 키트모델 3D 디자인,PLA 소재 FDM 출력.

구매는 오픈마켓에서 (현금영수증,세금계산서발행은 쇼핑몰에서 구매)

네이버쇼핑/옥션/지마켓/11번가/인터파크/쿠팡

검색창에 “에듀아이오티” 검색하세요

▶MG996R or MG995 서보모터 :: Orange=Siginal 선, RED(+) 선, Brwon,Blue(-)선.

1.조립순서 1/2

아두이노 자동 손소독기 코로나 소독제 MG995/MG996서보 조립

★MG996R or MG995 서보모터 Data Sheet Ref… http://www.datasheetcafe.com/
▶MG996R or MG995 서보모터 :: Orange=Siginal 선, RED(+) 선, Brwon,Blue(-)선.
동영상에는 캐퍼시터 연결이 생략 되어 있습니다.

※캐퍼시터가 없이 모터를 보드에 바로 연결하여도 동작은 하지만 연속 동작시 전압 부족으로 동작이 멈출수 있습니다.

캐퍼시터를 모터와 보드사이 중간에 끼워주면 안정적으로 동작 합니다.

2.조립순서 2/2

아두이노 자동 손소독기 손소독액 분사기 DIY-키트 만들기 v1

(캐퍼시터는 연결안해도 작동은 되지만 연속 동작시에 전압 불안정으로 아두이노가 정지될수 있습니다)

★서보모터 (+) 선에 캐터시터 긴쪽(+) 선 연결, 서보모터 (-)선에 캐터시터 짧은쪽(-) 선을 연결 한다.

▶MG996R or MG995 서보모터 :: Orange=Siginal 선, RED(+) 선, Brwon,Blue(-)선 입니다.

More Information
아두이노 비접촉 자동 손소독기, 자동 소독액분사기 3D KIT 만들기 ☞ 준비물 : 장갑, 니퍼, 십자드라이버, 아두이노 전원공급 모듈,(옵션:글루건). ☞ 조립방법은 youtube 동영상 2개를 참고 하세요. 조립순서: 1).먼저 MG995/MG996서보와 브라켓을 조립후 0 점 조절(0 to 90)각도. 조립순서: 2). 1번 서보와 브라켓 조립품과 함께 본체에 Pir거리센서 조립합니다. ※. 주의 사항 : 조립시에 장갑 필수착용. ♣.사용자 기본 지식
  1. 소스 프로그램: 소스는 구매자가 직접 설치 하여야 합니다, 제공되는 소스를 수정하여 프로젝트에 활용하기 위해서는 아두이노 IDE를 컴퓨터에 설치하셔야 합니다.
  2. 드라이버: 아두이노 우노 드라이버 및 센서의 라이브러리는 다운로드 링크 설명 되어있습니다.
아래 링크로 가시면 아두이노 IDE 소프트웨어 설치파일을 다운로드할 수 있으며 기본적인 아두이노 IDE 사용법을 익힐 수 있습니다. 아두이노IDE 설치 및 사용방법 링크 -. 아두이노 IDE 다운로드. Download the Arduino Software (IDE) Install the Arduino Software (IDE) on Windows PCs

-. USB 연결이 안되면 추가로 아두이노IDE(상단) 설치 하거나 아래 다운로드후 사용 하세요. 아두이노 우노 R3 호환보드용 CH340 USB드라이버. 위의 IDE에서 드라이버를 제공합니다. 아두이노 우노 R3 호환보드용 CH340 USB드라이버 다운로드
소프트웨어 설명 :CH340 / 시리얼 WINDOWS 드라이버 설치 패키지에 CH341의 USB는 32/64 비트를 지원하는 윈도우 10 / 8.1 / 8/7 / VISTA / XP, 서버 2016/2012/2008 / 2003,2000 / ME / 98


*.예제의 정상 연결시 COM4에 연결 되어 있습니다, COM4 port는 개인 컴퓨터 마다 포트(COM...COM6) 번호가 다르게 나올수 있습니다

제품에 사용된 소스 코드 - 다운로드
